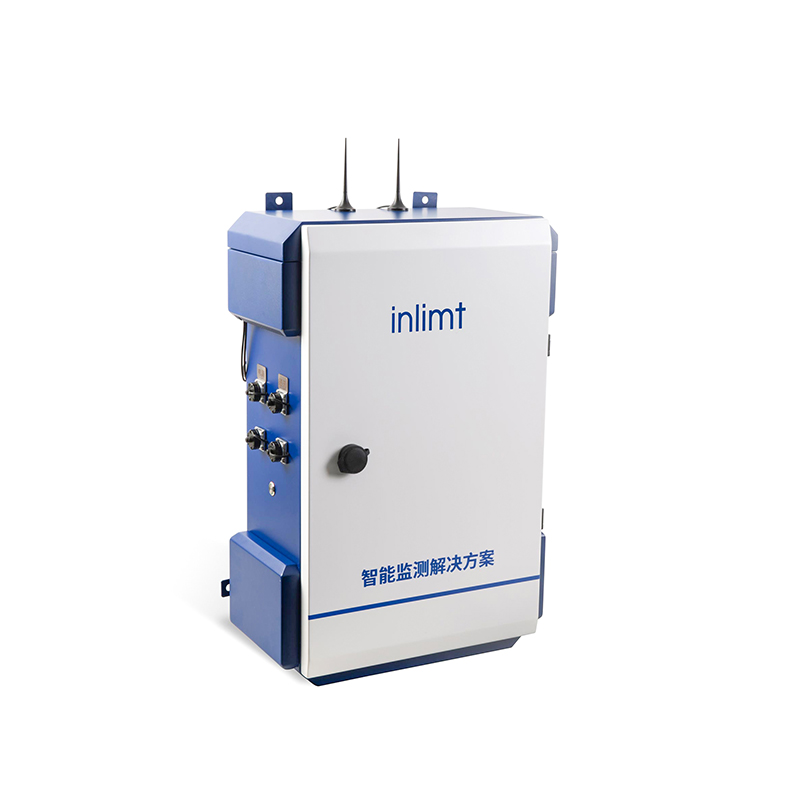

產品簡介

英力監測ME6001是一款適用于工業場合的通用型油液在線監測分析儀。該產品融合我公司多項在線分析及傳感測量專利技術：

ZL 215812266U 一種金屬顆粒檢測傳感器

ZL 218098764U 一種鐵磁顆粒傳感器

ZL 212540218U 一種多參數油品特性傳感器

ZL 206248493U 一種油品密度和粘度在線檢測裝置

ZL 204832092U 油中水分活度的在線測量變送器

ME6001油液在線分析儀，實時測量工業現場各類油液，并通過觸摸屏（可選）、4G/5G工業網關、LAN、WIFI、ZIGBEE等多種模式存儲和上傳數據。其測量功能豐富，數據傳輸靈活，結構緊湊小巧，通過EMC電磁兼容EN61000-2-3-4認證，滿足工業現場嚴苛運行環境要求。

ME6001可以協助客戶在線完成各類油液的實時分析、預防性維護，提高工業設備的運行可靠性，計劃維護有效性，進一步提升設備利用率和生產效益，是客戶一站式智能潤滑解決方案的有力助手和理想工具。

重要特點

•   數據豐富：  實時監測油液的磨損顆粒，清潔度等級（ISO4406、NAS1638）、溶解水分ppm，水分飽和度、運動粘度、密度、介電常數、電導率、油品品質、壓力、溫度等多至10余項關鍵指標；

•   省時省力：  安裝簡易，一次安裝，長期受益（設計壽命十年）；

•   專利技術：  優異的檢測精度、數據穩定性和重復性；

•   操作方便：  友好的UI界面設計和功能模塊組合，使用簡潔明了；

•   靈活傳輸：  4G/5G、WIFI、LAN、CAT1等本地和無線、云端存儲；

•   智能分析：  專業分析軟件，根據閾值快速判斷設備潤滑狀態并預警；

•   精美設計：  不銹鋼噴塑，經典設計，極致美觀；

•   收益顯著：  連續監測磨損、清潔和理化指標，智能預警，生產收益更高；

•   自我診斷：  內置溫度、流速、泄露、壓力測量，確保儀器運行狀態；

•   遠程升級： OTA升級功能，遠程設置參數，數據標定，足不出門完成維護；

應用領域

應用領域：航空、航天、港口、電力、石油、化工、礦山、鋼鐵、水泥、汽車制造等加工制造行業；各工業行業的潤滑油、液壓油監測。

適用油品：液壓油、潤滑油、發動機油、齒輪油、變壓器油、航空煤油等。

檢測周期：7×24小時全天候在線性能檢測。

檢測指標：磨損顆粒（鐵磁和非鐵磁）、清潔度、運動粘度、密度、微水含量、水活性、油溫、流速、油品品質、儀器內溫度及濕度。

可選：游離水、介電常數、電導率、壓力、泄露、柜門狀態。

磨損顆粒檢測

檢出能力

鐵磁性磨粒Fe：> 40μm（ESD） 五檔

非鐵磁性磨粒NFe：> 150μm（ESD） 五檔

磨粒通徑

Φ 8mm

檢出率

＞90%

鐵磁統計

40 ~ 99μm，100 ~ 199μm，200 ~ 299μm，300 ~ 399μm，≥ 400μm

非鐵磁統計

150 ~ 199μm，200 ~ 299μm，300 ~ 399μm，400 ~ 499μm，≥ 500μm

統計周期

啟動自檢30秒(首次)，計數間隔30秒 ~ 48小時可調

顆粒數

Max 100顆/秒

清潔度檢測

測量范圍

0…24級 ISO4406 4um、6um、14um （可選NAS1638或GJB等）

測量精度

±0.5級

油品特性檢測

粘度檢測

量程：0.5…200cSt；100…1500 cSt（更大范圍請咨詢）

精度：5% or 1cSt 二者取大者

分辨率：0.1 cSt

密度檢測

量程：600…1250 kg.m-3

精度：2% or 5kg.m-3 二者取大值

分辨率：0.1 kg.m-3

微水含量

量程：1…30000ppm（內置20組常用曲線，可自定義）

精度：10% or 10ppm二者取大值

分辨率：1ppm

水活性

量程：0…1aw

精度：3%

分辨率：0.001aw

油溫

量程：-40…85℃

精度：0.5℃

分辨率：0.1℃

游離水（可選）

量程：0-20%

精度：0.5%

分辨率：0.1%

介電常數（可選）

量程：1…6εr

精度：0.2εr

分辨率：0.1εr

電導率（可選）

量程：100…800000pS/m

精度：10% or 200pS/m二者取大值

分辨率：1 pS/m

其他參數

容許流量

20 … 200 mL/min

等效內徑

6mm （可定制）

數字輸出

RS485 MODBUS RTU，隔離電壓2.5kV

工作電源

DC 24V±10%，120W Max 或選配AC220V 50Hz

耐壓范圍

10bar，選配減壓閥最大耐壓400bar

適用流體

潤滑油和液壓油(合成和礦物質基底)等

流體溫度

-20 … 80 ℃

環境溫度

-40 … 85 ℃

外殼材質

不銹鋼，陽極氧化鋁，聚碳酸酯，PTFE，NBR

結構尺寸

400×370×220mm (長×寬×高)

法蘭接口

NPT 1/4”（可定制）

重    量

<30 kg

防護等級

IP65

電磁兼容

EN 61326‐1 EN 61326‐2‐3 ICES‐003 B 級

序號

名稱

型號

數量

1

磨損顆粒傳感器

MPS2008

1臺

2

清潔度傳感器

OPCOM-II

1臺

3

粘度密度傳感器

BDIPPER400

1臺

4

水分傳感器

OMM350

1臺

5

油品狀態傳感器

OCS-800

1臺

6

微型齒輪泵

LP-24-60

1臺

7

主控制板

IL6-Z

1塊

8

壓力傳感器

MW-6.0

1只

9

泄露傳感器

XW24-G

1只

10

門控開關

G6B-117

1只

11

觸摸屏

7寸 ARM32

1塊

12

4G網關

TAS-4G

1臺

13

AC/DC模塊

MOR-205

1臺

14

外殼

304不銹鋼

1臺

15

安裝附件包

IN-P1油管2米*2，球閥*2

1套

16

減壓閥

XC420

1臺

17

調節閥

XC-J1

1臺

18

管路配件

IL-ME-1

1套

結構尺寸

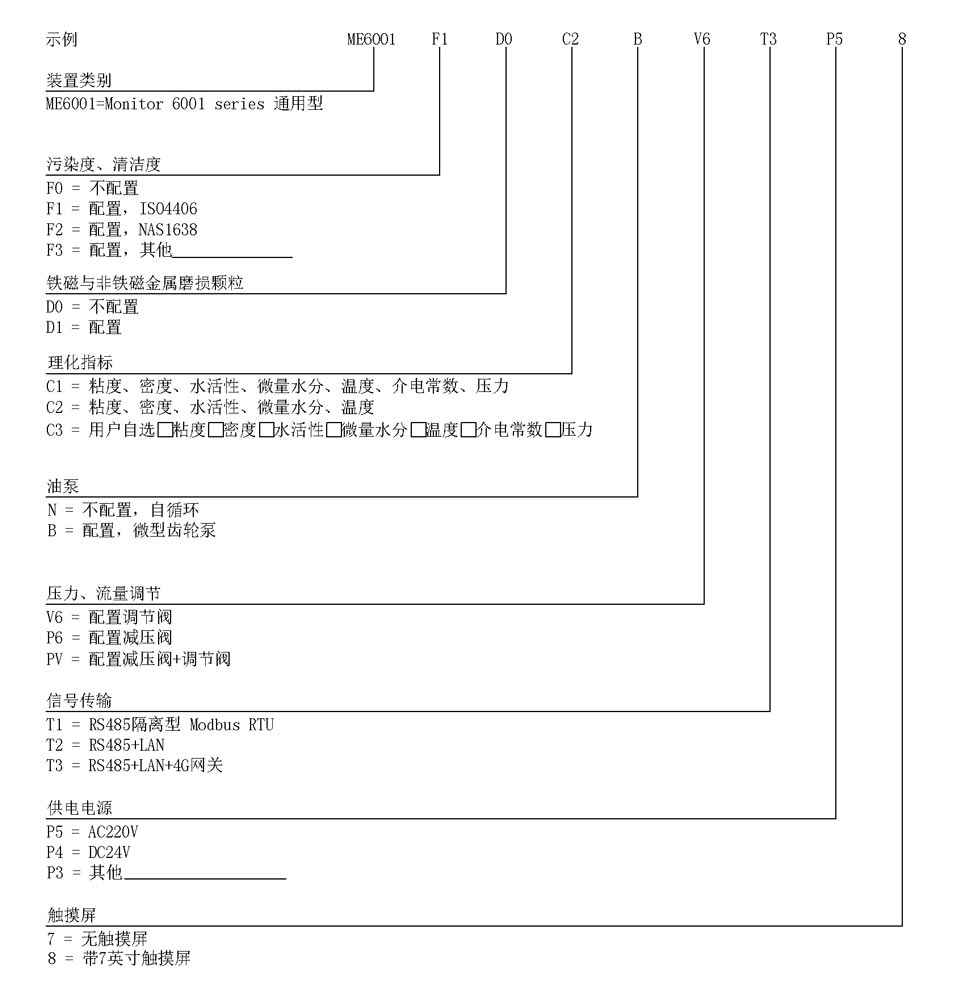

選型表
