產品簡介

英力監測風電一體化油液監測傳感器CATUS128系列，集成了磨損顆粒（鐵磁性與非鐵磁性）、運動粘度、密度、微量水分、水活性（相對飽和度）、介電常數、含水率和溫度等多個檢測探頭，從而完成對油液的磨損狀態與油品理化特性一體式檢測任務，并將數據傳輸至云端平臺，幫助用戶實現遠程監控和智能管理。 通過對這些數據進行分析處理，用戶可以及時了解設備狀態，預防潛在故障，

 CATUS128油液在線監測儀內置了業界領先的高精度與高穩定性磨損顆粒檢測部件，該部件采用先進的多線圈磁力場擾動檢測原理，搭配高性能數據采樣和處理單元，實現了對40um鐵磁性金屬顆粒和150um的非鐵磁性金屬顆粒的實時捕捉及累計輸出功能。

該款油液監測傳感器還內置了溫度測量和油液流速測量功能，實現了對傳感器工作環境的自檢和油路流動性的判斷，始終保證傳感器工作在良好檢測狀態以及檢測油樣的代表性。

重要特點

l 40μm鐵磁&150μm非鐵磁磨粒檢測能力

l 磨損顆粒數量統計與材質分析

l 粘度、密度、微量水分等多項理化指標檢測

l 流速估算，確保檢測的典型性

l 異常磨損檢測，保障貴重資產

l 測量不受外部金屬和磁場干擾

l 測量不受油中氣泡和水分影響

l 快速響應，數據累計周期可調

l 優良的耐化學腐蝕和耐壓特性

l 無活動件和消耗件，十年設計壽命

l 2.5kV隔離型RS485 Modbus通訊

應用場景

應用領域：風電、火電、水電；鐵路、航運；礦山、冶金等

適用油品：各種工業制造行業的潤滑油、液壓油監測等

檢測參數：鐵磁與非鐵磁顆粒，運動粘度，密度，微水含量，水活性，溫度，流速，介電常數，游離水

檢測周期：7*24小時，不間斷檢測

是否接受定制：接受

技術參數

鐵磁與非鐵磁顆粒，運動粘度，密度，微水含量，水活性，溫度，流速

可選項：介電常數，游離水

鐵磁與非鐵磁磨損顆粒檢測

檢出能力

鐵磁性磨粒Fe：> 40μm（ESD） 五檔

非鐵磁性磨粒NFe：> 150μm（ESD） 五檔

磨粒通徑

Φ 12mm

檢出率

＞90%

鐵磁統計

40 ~ 99μm，100 ~ 199μm，200 ~ 299μm，300 ~ 399μm，≥ 400μm

非鐵磁統計

150 ~ 199μm，200 ~ 299μm，300 ~ 399μm，400 ~ 499μm，≥ 500μm

統計周期

啟動自檢30秒(首次)，計數間隔300 ~ 3600秒可調

顆粒數

Max 100顆/秒

油品特性檢測

粘度檢測

量程：1…1000 cSt（更大范圍請咨詢）

精度：5% or 5cSt 二者取大者

分辨率：0.1 cSt

密度檢測

量程：600…1250 kg.m-3

精度：2% or 5kg.m-3 二者取大值

分辨率：0.1 kg.m-3

微水含量

量程：1…5000ppm（依據油品校準）

精度：10% or 10ppm

分辨率：1ppm

水活性

量程：0…1aw

精度：3%

分辨率：0.001aw

溫度

量程：-40…120℃

精度：0.5℃

分辨率：0.1℃

介電常數（可選）

量程：1…6εr

精度：0.2εr

分辨率：0.1εr

游離水（可選）

量程：0-20%

精度：0.5%

分辨率：0.1%

其他參數

容許流量

0.3 … 9 L/min

等效內徑

Φ8mm （可定制）

數字輸出

RS485 MODBUS RTU，隔離電壓2.5kV

工作電源

DC 9~30V，5W Max

允許油壓

Max 1.0Mpa

適用流體

潤滑油和液壓油(合成和礦物質基底)等

流體溫度

-40 … 80 ℃

環境溫度

-40 … 85 ℃

存儲溫度

-50 … 120 ℃

外殼材質

不銹鋼，陽極氧化鋁，聚碳酸酯

結構尺寸

150×80×80mm (長×寬×高)

油路接口

3”法蘭盤（可定制）

重    量

<5kg

防護等級

IP66

連接電纜

標配：2米5芯電纜，M12*1.5直頭連接器，或選配M12防水葛蘭頭

電磁兼容

EN 61000 EN 61326‐1 EN 61326‐2 EN 61326‐4

防爆等級（可選）

Ex ib IIC T6 Gb

 接口定義(M12母頭法蘭座)

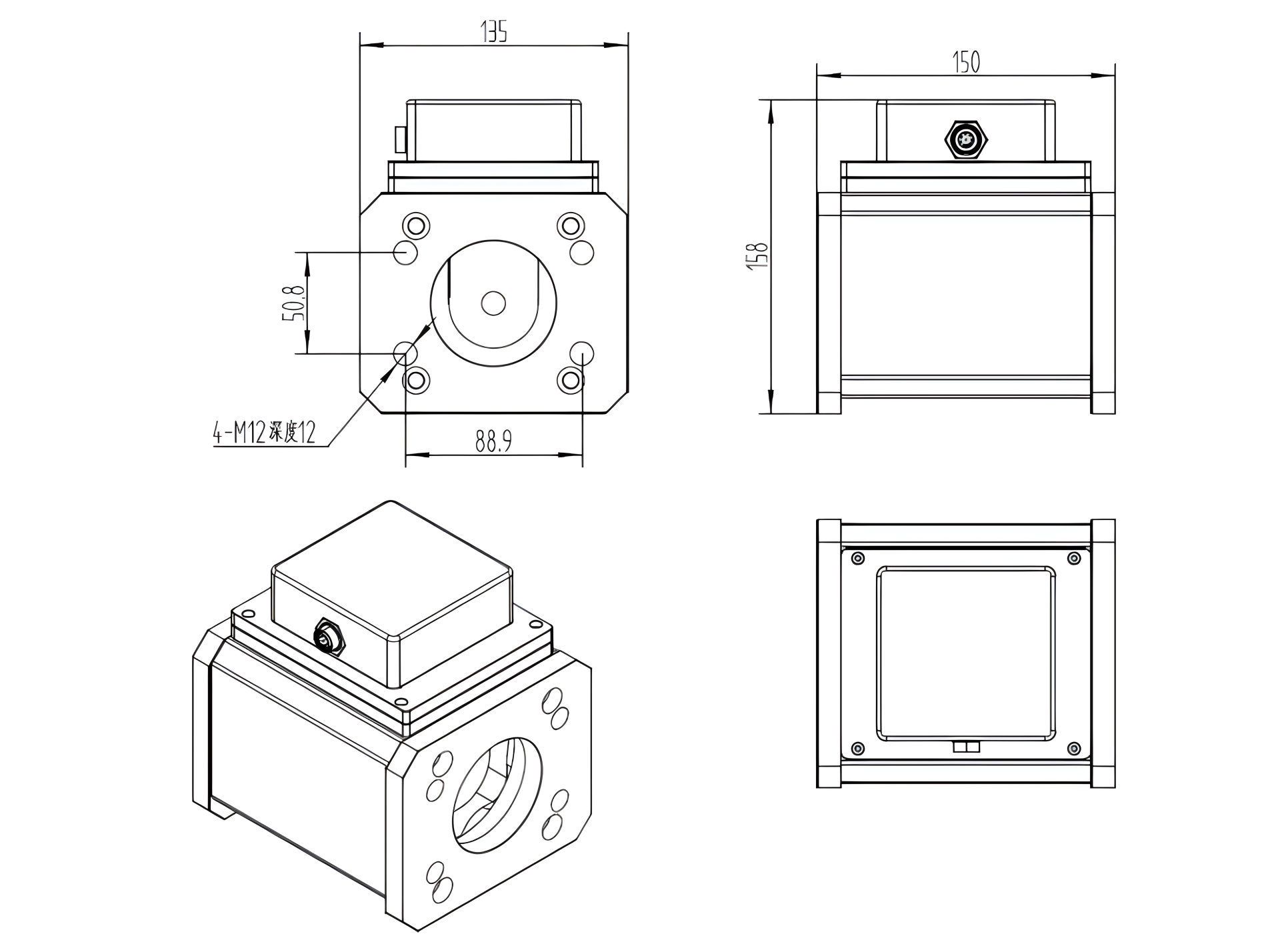

結構尺寸

注意事項

1、 傳感器應串聯安裝于循環油路中，且注意油流方向與傳感器本體箭頭方向相同。

2、 建議傳感器安裝于整個油循環回路中較低位置，確保檢測單元充分浸入油中。
