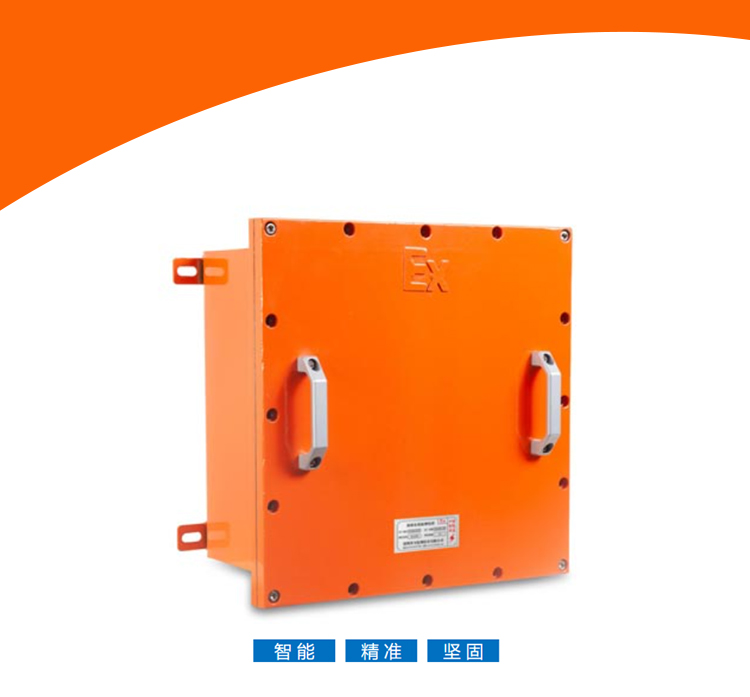

智 能         精 準        堅 固

產品簡介

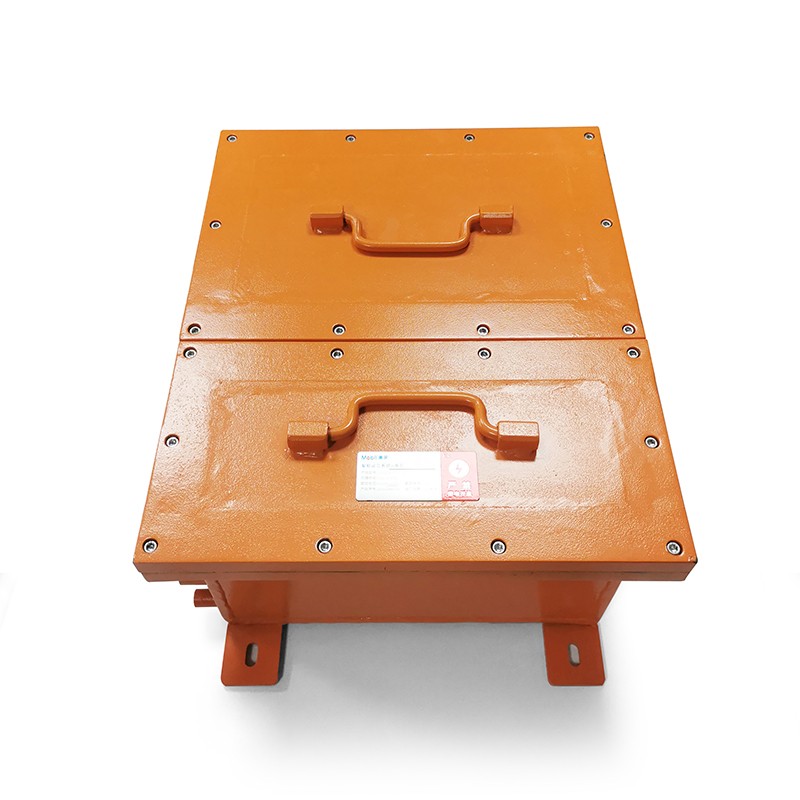

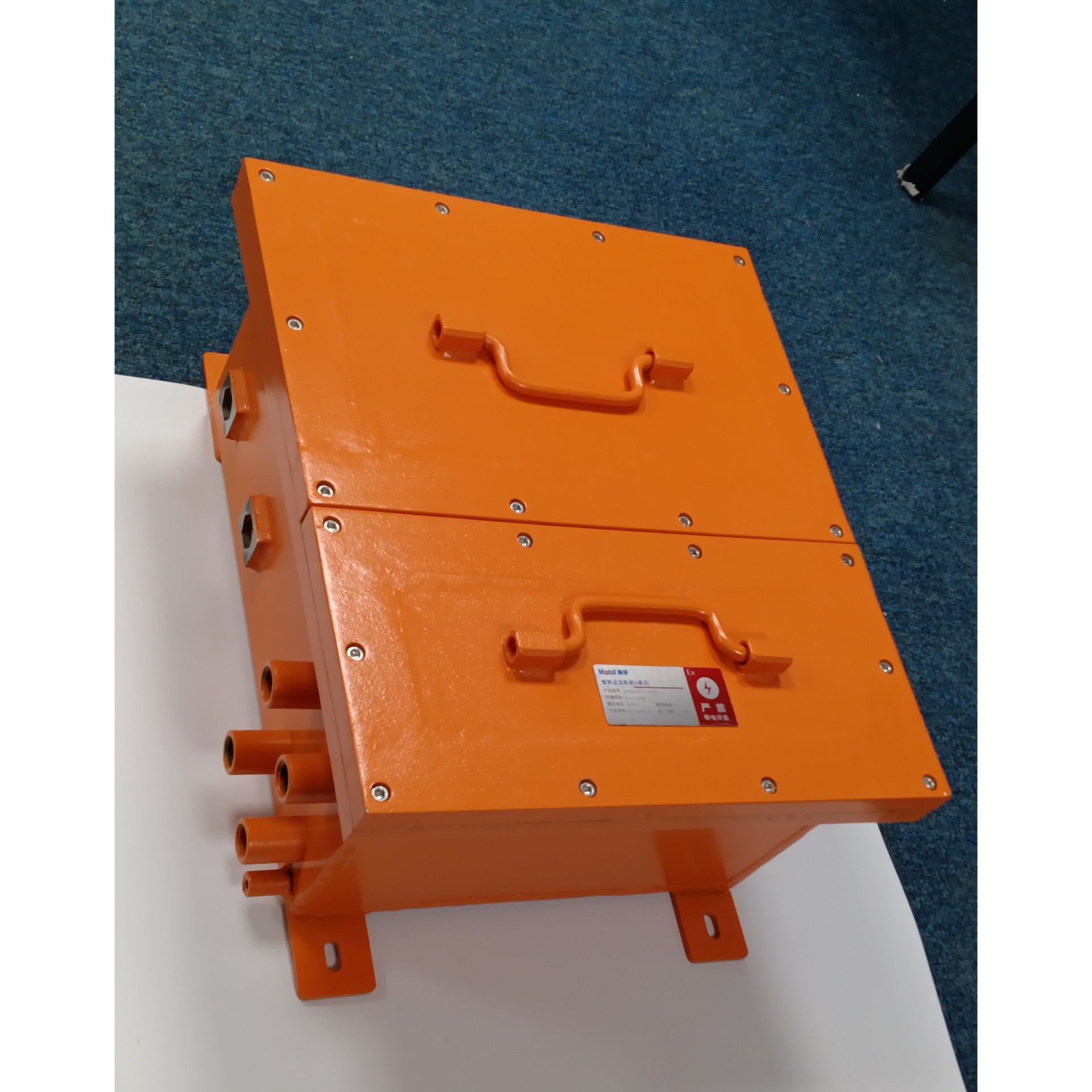

ME6009隔爆型油液在線分析儀，適用于有防爆要求的工業類油液在線監測應用場合，符合本安型防爆認證Ex db IIC T6 Gb規格。

該油液在線分析儀融合我公司多項在線分析及傳感測量專利技術，主要包括：

ZL 215812266U 一種金屬顆粒檢測傳感器

ZL 218098764U 一種鐵磁顆粒傳感器

ZL 212540218U 一種多參數油品特性傳感器

ZL 206248493U 一種油品密度和粘度在線檢測裝置

ZL 204832092U 油中水分活度的在線測量變送器

ME6009油液在線分析儀，實時測量工業現場各類油液，并通過觸摸屏、4G/5G工業網關、LAN、WIFI、CAT1、ZIGBEE等多種模式存儲和上傳數據。其測量功能豐富，數據傳輸靈活，結構緊湊小巧，通過EMC電磁兼容EN61000-2、EN61326-4認證，滿足工業現場嚴苛運行環境要求。

ME6009可以協助客戶在線完成各類油液的實時分析、預防性維護，提高工業設備的運行可靠性，計劃維護有效性，進一步提升設備利用率和生產效益，是客戶一站式智能潤滑解決方案的有力助手和理想工具。

測量原理

磨損顆粒（金屬性）：

儀器實現了對40um鐵顆粒（Fe）和150um非鐵顆粒（NFe）的檢測能力，并通過各5個尺寸帶完成對磨損顆粒材質、數量的統計，對設備異常磨損提供有效預警作用。

通過在過油管路（非導體）繞制精密加工的多組線圈，利用鐵磁顆粒流經線圈組合引起的磁場變化，及非鐵磁線圈表面帶來的電渦流變化，檢測由于不同顆粒流經帶來的線圈電感的δ值變化。該變化信號經高靈敏度采樣單元、帶通濾波單元、相位及幅值比較單元、信號放大單元、低通濾波單元和信號提取單元等實現對流經傳感器的油液的金屬磨損顆粒的材質（鐵磁性和非鐵磁性）及尺寸的識別和統計。

清潔度等級：

儀器由測量單元 (A), 激光器 (B) 以及光電二極管 (C)組成。

激光光束通過測量單元到對面的光電二極管。如果有顆粒穿過激光光束，光電二極管測量到的光強度會降低。 顆粒越大，光強度降低越多。

儀器可以讓用戶監測污染水平以及流體清潔度的變化趨勢。與符合ISO11171:99 校準的顆粒計數器相比，測量的變化非常精確。

連續監測清潔度的功能允許待測機器變化非常快。及時的警告使得污染增加到損壞整個系統之前就能采取措施。

運動粘度、密度：

儀器采用壓電振動工作模式，通過補償振子部件衰減能量，確保振子始終工作在諧振狀態，并采樣相關數據。

振子振動周期T與液體密度相關：

ρ = K0 + K1*T + K2*T2    （K0 K1 K2為校準參數）

振子振動品質因數Q與粘度相關：

η = C0 + C1*Q + C2*Q2   （C0 C1 C2為校準參數）

粘度與密度檢測性能在實驗室采用NIST授權認可標準液完成校準標定工作。

油中溶解水分：

采用高分子聚酰亞胺薄膜電容測量油中水活性，搭配PT100 A級鉑電阻，實現了油中溶解水分活度的實時檢測，依托多組油品溶解系數，完成了對微量水分ppm級的實時檢測，始終確保在用油品的水分處于飽和點以下，為重型設備提供良好診斷、檢測依據。

介電常數、電導率：

采用叉指金電極完成對油品品質的實時檢測，依靠24bit高分辨率電容采樣芯片完成對油品細微電學性能變化的實時診斷。

重要特點

•    數據豐富：  實時監測油液的磨損顆粒（鐵磁和非鐵磁屬性各五檔），清潔度等級（ISO4406或NAS1638）、溶解水分ppm，水分飽和度、運動粘度、密度、介電常數、電導率、油品品質、壓力、溫度等多至10余項關鍵指標；

•    省時省力：  安裝簡易，一次安裝，長期受益（設計壽命十年）；

•    專利技術：  優異的檢測精度、數據穩定性和重復性；

•    操作方便：  友好的UI界面設計和功能模塊組合，使用簡潔明了；

•    靈活傳輸：  4G/5G、WIFI、LAN、CAT1等本地和無線、云端存儲；

•    智能分析：  專業分析軟件，根據閾值快速判斷設備潤滑狀態并預警。；

•    堅固穩定：  304不銹鋼堅固外殼，一體化機身設計，滿足工業現場嚴苛條件；

•    收益顯著：  連續監測磨損、清潔和理化指標，智能預警，生產收益更高；

•    自我診斷：  內置溫度、流速、泄露、壓力測量，確保儀器運行狀態；

•    遠程升級：  OTA升級功能，遠程設置參數，數據標定，足不出門完成維護。

應用場景

應用領域：航空、航天、港口、電力、石油、化工；礦山、鋼鐵、水泥、汽車制造等加工制造行業；

各工業行業的潤滑油、液壓油監測

適用油品：液壓油、潤滑油、發動機油、齒輪油、變壓器油、航空煤油等

檢測周期：7×24小時全天候在線性能檢測

磨損顆粒檢測

檢出能力

鐵磁性磨粒Fe：> 40μm（ESD） 五檔

非鐵磁性磨粒NFe：> 150μm（ESD） 五檔

磨粒通徑

Φ 8mm

檢出率

＞90%

鐵磁統計

40 ~ 99μm，100 ~ 199μm，200 ~ 299μm，300 ~ 399μm，≥ 400μm

非鐵磁統計

150 ~ 199μm，200 ~ 299μm，300 ~ 399μm，400 ~ 499μm，≥ 500μm

統計周期

啟動自檢30秒(首次)，計數間隔30秒 ~ 48小時可調

顆粒數

Max 100顆/秒

清潔度檢測

測量范圍

0…24級 ISO4406 4um、6um、14um （可選NAS1638或GJB等）

測量精度

±0.5級

油品特性檢測

粘度檢測

量程：0.5…200cSt；100…1500 cSt（更大范圍請咨詢）

精度：5% or 1cSt 二者取大者

分辨率：0.1 cSt

密度檢測

量程：600…1250 kg.m-3

精度：2% or 5kg.m-3 二者取大值

分辨率：0.1 kg.m-3

微水含量

量程：1…30000ppm（內置20組常用曲線，可自定義）

精度：10% or 10ppm二者取大值

分辨率：1ppm

水活性

量程：0…1aw

精度：3%

分辨率：0.001aw

油溫

量程：-40…85℃

精度：0.5℃

分辨率：0.1℃

游離水（可選）

量程：0-20%

精度：0.5%

分辨率：0.1%

介電常數（可選）

量程：1…6εr

精度：0.2εr

分辨率：0.1εr

電導率（可選）

量程：100…800000pS/m

精度：10% or 500pS/m二者取大值

分辨率：1 pS/m

其他參數

容許流量

20 … 200 mL/min

等效內徑

4mm （可定制）

數字輸出

RS485 MODBUS RTU，隔離電壓2.5kV

工作電源

DC 24V±10%，120W Max 或選配AC220V 50Hz

耐壓范圍

10bar，選配減壓閥最大耐壓400bar

適用流體

潤滑油和液壓油(合成和礦物質基底)等

流體溫度

-20 … 80 ℃

環境溫度

-40 … 85 ℃

外殼材質

不銹鋼，陽極氧化鋁，聚碳酸酯，PTFE，NBR

結構尺寸

400×370×220mm (長×寬×高)

法蘭接口

NPT 1/4”（可定制）

重    量

<30 kg

防護等級

IP65

電磁兼容

EN 61326‐1 EN 61326‐2‐3 ICES‐003 B 級

序號

名稱

型號

數量

1

磨損顆粒傳感器

MPS2008

1臺

2

清潔度傳感器

OPCOM-II

1臺

3

粘度密度傳感器

BDIPPER400

1臺

4

水分傳感器

OMM350

1臺

5

油品狀態傳感器

OCS-800

1臺

6

微型齒輪泵

LP-24-60

1臺

7

主控制板

IL6-Z

1塊

8

壓力傳感器

MW-6.0

1只

9

泄露傳感器

XW24-G

1只

10

門控開關

G6B-117

1只

11

觸摸屏

7寸 ARM32

1塊

12

4G網關

TAS-4G

1臺

13

AC/DC模塊

MOR-205

1臺

14

外殼

304不銹鋼

1臺

15

安裝附件包

IN-P1油管2米*2，球閥*2

1套

16

減壓閥

XC420

1臺

17

調節閥

XC-J1

1臺

18

管路配件

IL-ME-1

1套

結構尺寸

服務承諾

我公司愿為購買我公司產品用戶做出如下承諾并提供以下服務：

一、我公司工程師在產品到達客戶安裝現場后，遠程對需方人員進行實際使用操作培訓，保證需方操作人員可以獨立進行儀器的操作，維護、簡單故障排除、實驗數據處理。

二、質保期：

自驗收合格之日起計算，我公司對產品整機免費保修12個月。對核心部件傳感器保修24個月。質保期外負責終身維修。

三、技術服務：

在質保期內，凡因設備本身質量問題引起的設備故障，由我公司負責免費維修或更換配件，費用由我公司負責。正常的儀器消耗品不包括在保修范圍內。

我公司負責對設備終身維修，設備出現故障時，我公司接到維修通知后24小時內做出答復；如需派人維修，維修人員在3個工作日內到達需方使用現場并排除故障。

我公司將不定期巡訪需方，了解需方對儀器的使用情況，并在應用方面進行交流，保證儀器長 期正常使用。設備質保期內或質保期外，我公司能對設備提供終身優惠的技術支持。我公司的技術維修人員，一年至少回訪用戶二次（形式可采取現場，電話等）。

我公司及時向需方提供儀器及應用方面的最新信息，并幫助需方進行儀器相關軟件升級，使需方保持在儀器、技術信息方面處于先進水平。

選型表
