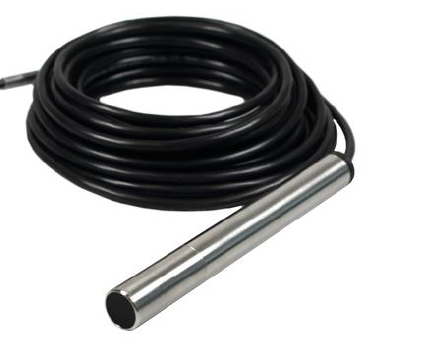

EOM-PG2油中溶氧傳感器是一款單通道熒光氧氣測量傳感器。傳感器特殊的設計，可以使其長期工作于特殊液體中，比如變壓器油。傳感器頂端覆蓋有薄膜熒光材料，通過內置的電路實時檢測傳感器信號相位，通過嚴謹?shù)膶?shí)驗室校準，傳感器可以實時檢測被測液體中溶解氧氣的含量，并通過RS485 Modbus RTU將數據上傳至上位機系統。
傳感器長度僅106mm，外徑12mm，十分小巧的尺寸和極低的功耗水平，使得傳感器非常易于集成在系統之中。
技術參數 |
測量原理：熒光相位測量 |
測量范圍：0…50 % |
O2分辨率：1 ± 0.02 % ； O22：0.9 ± 0.1 % ； O25：0 ± 0.4 % |
O2檢測下限：0.03 % |
O2誤差（認證標樣@20℃）：1 ± 0.05% O22：0.9 ± 0.2 % |
探頭響應時間(液體中)：<30秒 |
(t90)探頭響應時間(氣體中)：<10秒 |
(t90)溫度補償：0…50 ℃ |
最大耐壓：3 bar 探頭不可用于純氯氣有機溶劑（CHCl3，甲苯，丙酮等） |
蒸汽（121°C）采樣速率：1秒到9分59秒 |
溫度傳感器NTC溫度精度：1 ℃ |
供電電壓：5-30 VDC；功耗測量時 < 1W；待機時 < 0.15 W |
容許操作溫度：0…50 ℃ |
儲存溫度：-10…70℃ |
尺寸：106mm * 12mm |
電纜長度：5米 |
重量：140克 |
通信接口：RS485 MODBUS RTUhalf duplex (Baud rate: 19200, Data bits: 8, Parity: No, Stop bits:1, handshake: No) |
為什么要使用溶氧傳感器？
電力變壓器、汽輪機組、發動機、液壓傳動系統等貴重工業設備，一旦發生故障或者損壞，不但經濟受到損失，還可能引發重大安全事故。
無論是哪種油保護式的變壓器，當內部存在慢性熱故障時，分解氣體將使油中總氣含量增加，同時故障熱源處的氧化過程將加速氧氣消耗，并且對油溶解度很高的故障特征氣體還會從油中置換出部分氧氣。由于很難通過油來補充氧，就會使油中氧其含量不斷降低。實踐證明，故障越嚴重或存在的時間越長，油中氧氣含量就會越低，總氣量就越高。DL/T 722-2000和GB/T-7252-2001導則推薦O2/N2比值判斷，油中O2/N2一般接近0.5。由于運行中油的氧化或紙的老化氧化，O2/N2會降低，負荷和油保護式方式也可能影響這個比值。但當O2/N2<0.3時，一般認為氧氣可能被極度消耗，這可能是出現內部故障的跡象。
如密封式變壓器，當油中總含氣量超過6%，而氧氣含量明顯增長時，則可能存在大氣泄漏于油箱內。這時候就應該檢查變壓器的密封性能并采取相應措施維修維護。
