產品簡介

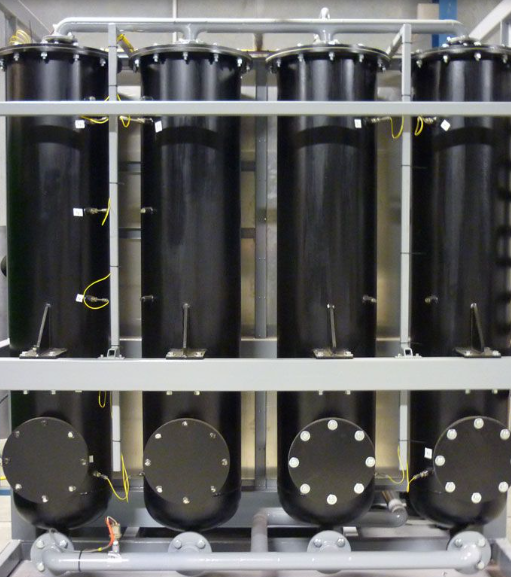

ODD300系列變壓器絕緣油在線干燥系統是一款連續移除電力變壓器絕緣油中水分、酸及微粒的在線裝置，所有設計均具有連續吸收油中水分功能及吸附缸體更換量極小的特點。該功能不僅可減緩變壓器的老化，還可提高絕緣油的介電強度與可靠性。通過安裝在油路內的循環泵，使絕緣油流過分子篩，油中的水分子可被分子篩中吸附，從而持續地降低油中微水含量，其余95%存留在絕緣物質中的微水則逐步溶入油中。通過這種方式，水分逐步從固體絕緣材質中移除到油中，然后被分子篩吸收，達到變壓器內部的微水自然平衡。

大型電力變壓器是電力行業的貴重資產。維持變壓器絕緣油中的水分含量對于這些貴重資產的安全運行起著至關重要的作用。因?yàn)樗值拇嬖跁?huì)降低絕緣油的擊穿電壓和增加介質損耗，加速高分子絕緣材料的降解老化，從而降低絕緣系統的各項性能。嚴重時會引發絕緣擊穿和局部放電，影響著變壓器的安全運行。

重要特點

l  連續移除絕緣油和絕緣紙中水分

l  使絕緣材料保持準確的低水分含量

l  減緩變壓器老化速度，延長使用壽命

l   降低維護費用，推遲資產投資成本

l  適用于新裝變壓器和運行中變壓器

l  極低的維護量，安裝調試方

l  3?分子篩對氣體在線監測的干擾極小

l  通過更換缸體中的吸附劑材質，用戶可以選擇移除水分和（或）酸。

技術參數

ODD技術規格型號：ODD、 300ODD、 300lODD

300h缸體：133

變壓器油容量：小于10000升、小于50000升、大于50000升

流量(升/小時)：90、90、90

吸濕介質總重量(公斤)：16、48、81

平均除水能力(升)：±3、±9、±15.5

工作溫度范圍：-40℃~110℃、-40℃~110℃、-40℃~110℃

尺寸(W*H*D)：600*1905*300mm、1150*1905*300mm、1250*1905*330mm

總質量(公斤)：102、178、238

濾缸尺寸：150mm*1500mm、150mm*1500mm、200mm*1500mm

材質：304不銹鋼框架、油路、濾缸、油泵護罩、顆粒過濾外殼、閥等

油泵：GRUNDFOS

顆粒過濾器：HYPRO

1微米微水探頭：OMM350（相對濕度、ppm、油溫）

油管：15mm*1mm

工作電源：230V AC 50Hz 10A max
