產品簡介

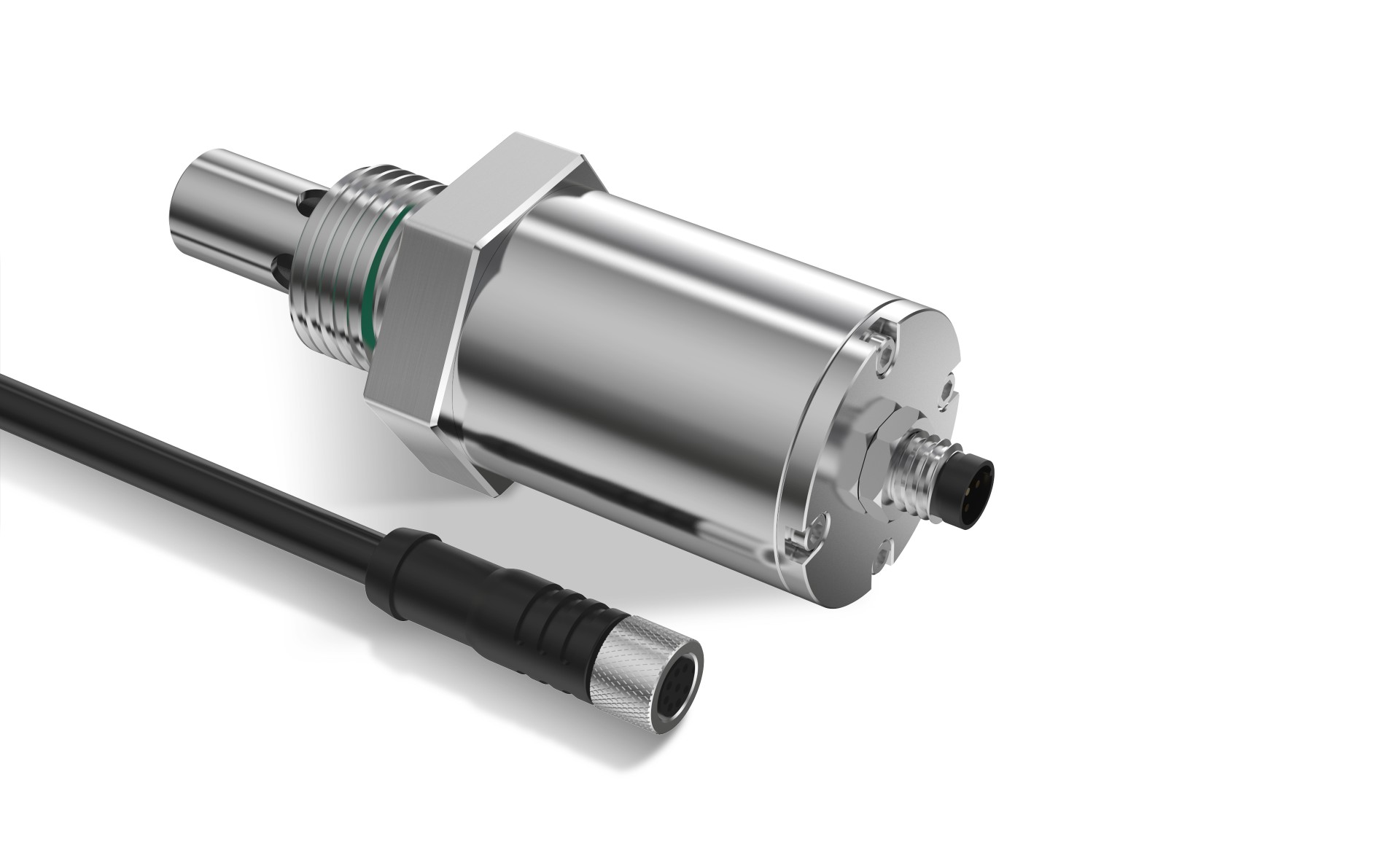

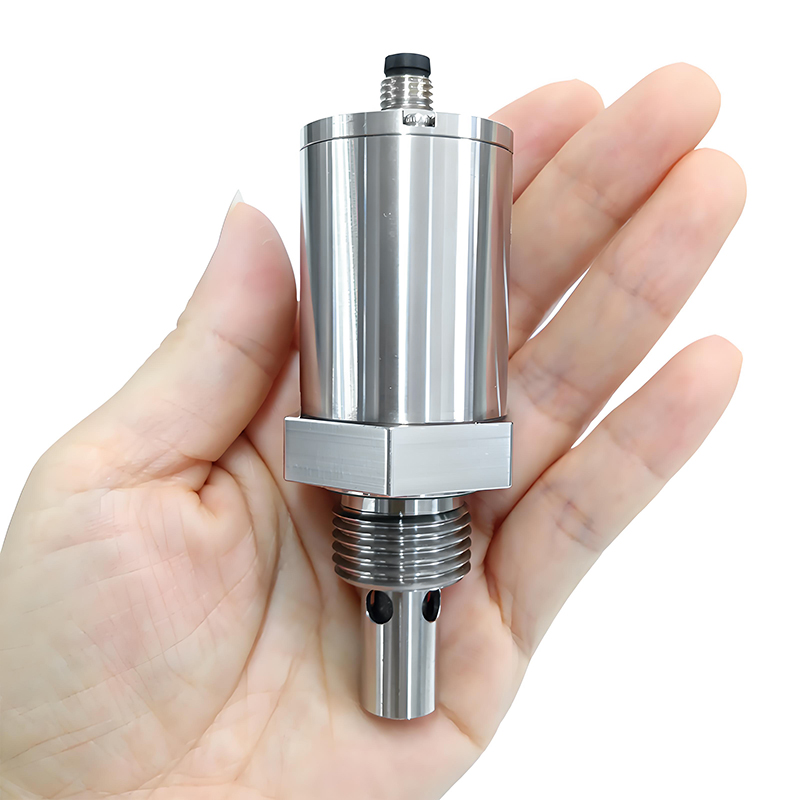

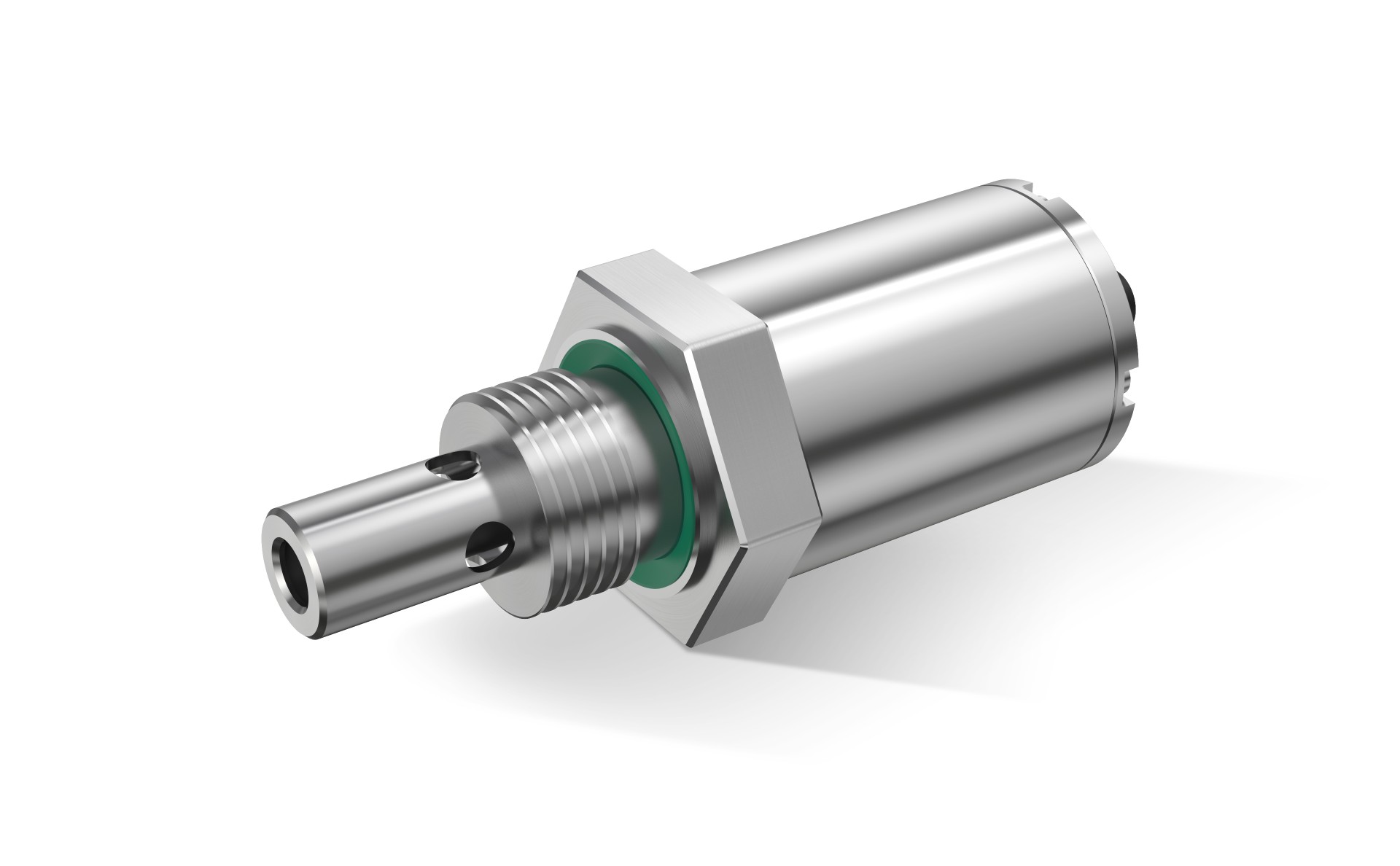

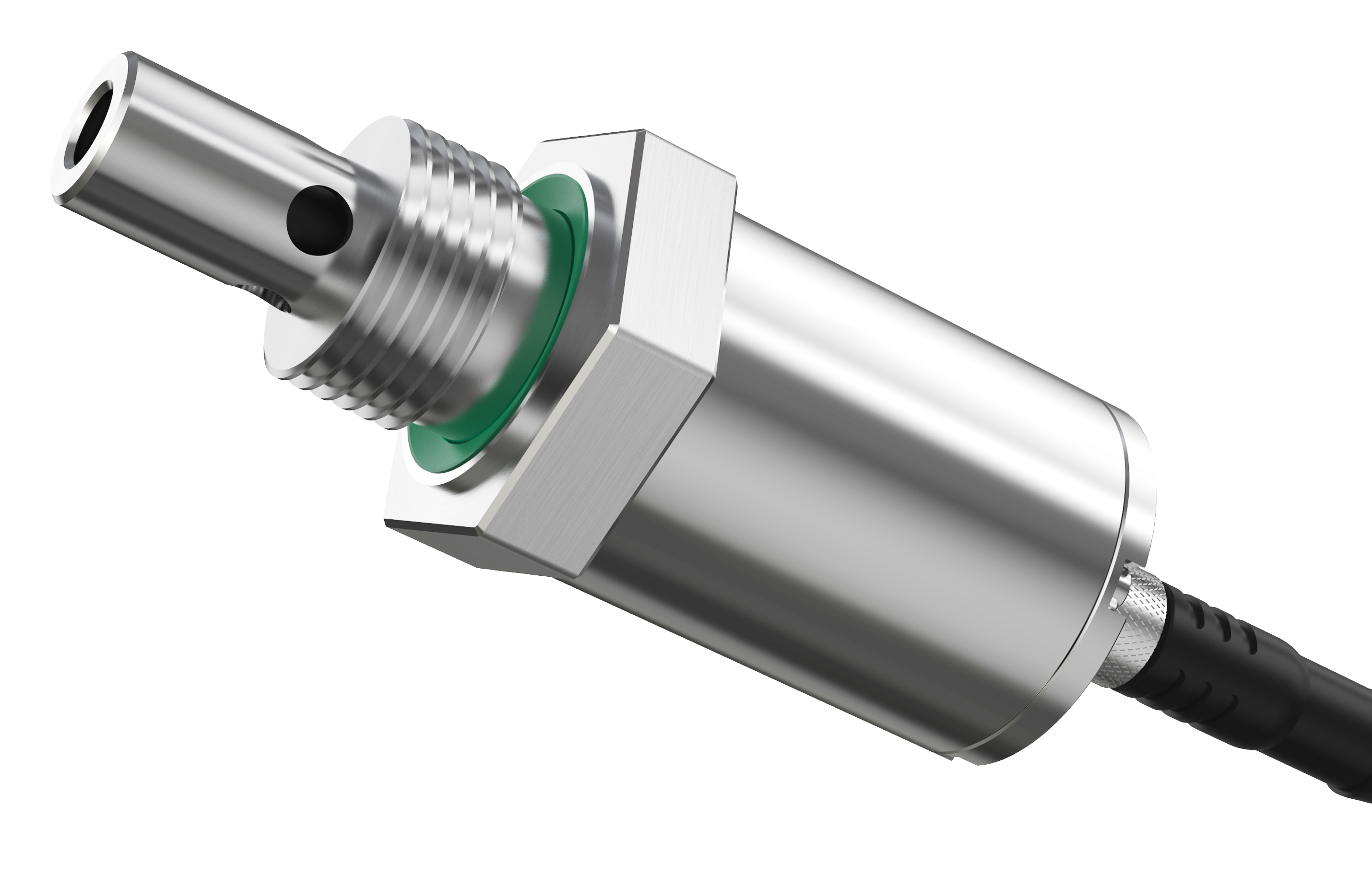

英力監測EIS-1M阻抗譜油品狀況傳感器，采用EIS（Electrochemical Impedance Spectroscopy）阻抗譜測量技術連續監測、測量和報告實際油況。相對于傳統市面常見的介電常數測量技術，EIS阻抗譜技術在數據檢測精度上領先2個數量等級。

EIS-1M易于安裝，簡單的即插即用數據接口可以連接到現場的顯示和監控系統，EIS-1M適用于任何類型的成品油、礦物油及合成油，可以安裝到任何發動機、變速箱、液壓或電力變壓器系統。

獨特的EIS油況監測技術可以確保實時檢測、測量和報告任何磨損或污染，實時狀態分析精度為0.001%。通過簡單的安裝和使用，EIS-1M實時洞察您的設備狀況，幫助避免潛在的故障，消除不必要的維護，降低您的運營成本。

重要特點

 ● 7×24h監測油況，深入地了解設備的真實狀態

 ● 實現有效的設備管理，提高可靠性、效率和利潤

 ● 通過精確識別油的使用壽命，降低維護成本

 ● 可靠預測最佳維護計劃，消除不必要的維護和停機

 ● 確保最佳油況和在磨損顆粒出現和損壞發生之前預警，減少故障      和損壞，提高效率并延長設備壽命

 ● 減少油品取樣和消耗，減少實驗室分析

 ● 減少碳排放，為保護環境貢獻力量

應用場景

應用領域：電力、能源；礦山、鋼鐵、冶金；船舶、鐵路；制造行業液壓、潤滑設備；石油、化工等

適用油品：潤滑油、液壓油、齒輪箱油、發動機油、燃油、透平油、變壓油等

檢測參數：氧化劑、水、雜質、酸值、堿值、磨損顆粒、粘度變化，油溫

是否接受定制：是

工作原理

EIS-1M通過測量介質損耗tanδ來表征油品狀況的變化，通過輸出一個TDN 0…1000油況指標（Tan Delta Number），反應油品狀況的劣化程度和劣化趨勢分析。

TDN 800…1000區間表示新油；

TDN 400…800區間表示正?？捎门f油；

TDN 200…400區間代表油品已嚴重劣化或污染，需要立即更換油品或進行過濾處理。

EIS-1M可以同時監測介電常數的實部（電容變化）和介電常數的虛部（介質損耗），通過計算虛部/實部，獲得介質損耗tanδ。由此，得到了比常規只監測實部更高的靈敏度。經驗證，靈敏度高了2個數量級（約100倍）。舉例：實驗室分析某礦物質油新油，介質損耗tanδ 為0.001，人工添加大量雜質的舊油樣品介質損耗tanδ變?yōu)?/span>0.1（變化率100倍）；而對應的市場常見的介電常數傳感器（實部）僅由2.25變化到2.45（變化率1.09倍）；

EIS-1M探頭為具有內外電極的同軸電容，將其嵌入油中，測量電極之間的油的介質損耗tanδ變化。通過高精密及穩定性的振蕩電路，將電感與傳感器探頭組成LC諧振回路，并測量回路中的反饋電壓輸出。經過溫度補償后，反饋電壓與介質損耗tanδ有特定對應關系，從而對油況進行判斷和在線監測。并通過RS845、4-20mA、4G等多種信號傳輸方式，將油況分析實時發送。當油況發生突變后，及時預警到平臺監控系統，為客戶節省寶貴搶修時間，提高設備壽命，提升生產效率，降低故障幾率。

技術參數

TDN油況

0…1000

溫度

-40…100 ℃

測量精度

TDN油況

±1%  FS max.

溫度

±1 ℃

其他參數

適用油品

適用于大多數礦物質油、合成和半合成油

檢測內容

氧化劑、水、雜質、酸值、堿值、磨損顆粒、粘度變化，油溫

輸出

RS485數字輸出，可選4-20mA模擬輸出、4G云端

工作電源

DC9V-30V（如選擇4-20mA輸出，電壓最低DC20V）

工作電流

<20mA+負載電流

容許工作壓力

<10bar（更大壓力請垂詢）

工作溫度

-40…85℃

探頭油溫

-40…120℃

機械接口

G1/2” BSP

密封材料

ED氟膠密封圈 23.9*18.5*1.5mm

扭矩

25…30N?m

電氣接口

M8*1  6芯

連接電纜

6芯 2米 UL20866 6*22AWG （彎頭、直頭可選）

殼體材料

316不銹鋼

防護等級

IP65

重量

~260克

電磁兼容標準

EN 61000-6-4  EN 61000-6-2

結構尺寸

接線（M8公端）

  1— 紅色 +24VDC

  2— 白色 RS485-A

  3— 黑色 24VGND

  4— 綠色 RS485-B

  5— 黃色 4-20mA 溫度

  6— 橙色 4-20mA 含水指標

注：傳感器默認信號接口RS485，可選配4-20mA三線制輸出+RS485接口（模擬量+數字量同時輸出）。
