產品簡介

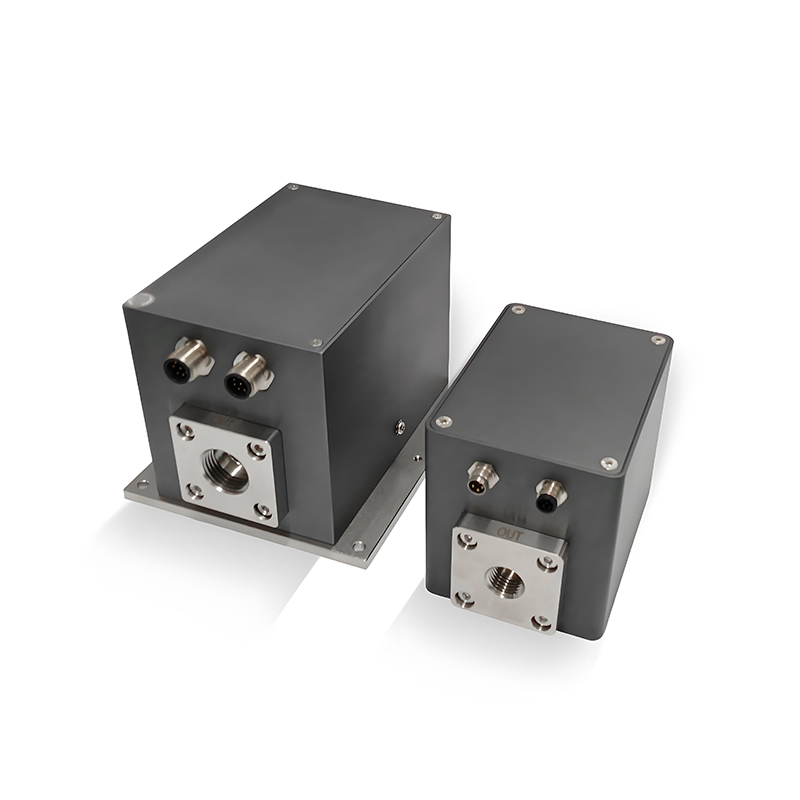

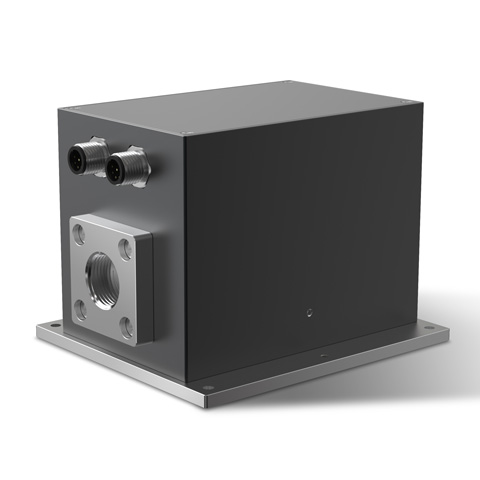

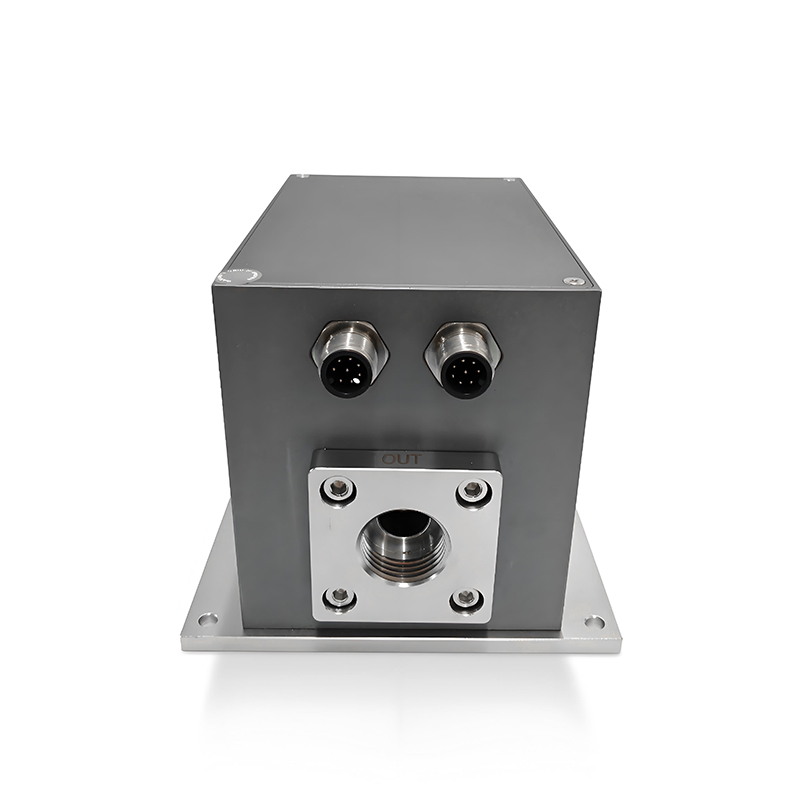

英力監測MPS2000金屬磨粒傳感器是一款實時的鐵磁性與非鐵磁性磨粒監測傳感器。其采用先進的三線圈電磁感應原理，內部集成了高靈敏度數據采樣和處理單元，對大型工業設備磨損情況實現實時監控。

MPS2000金屬磨粒傳感器可以捕捉直徑大于40um的鐵磁性金屬顆粒和直徑大于150um的非鐵磁性金屬顆粒，并通過10個尺寸分布完成磨損顆粒檢測及數據輸出，同時也提供了磨損的溫度估算和流速估算功能。

通過持續監測磨損碎片的產生，金屬磨粒傳感器可以提醒用戶在設備最早期的故障，與傳統的時間表相比，可以采取更低成本的保養措施。

測量原理

MPS2000內置了兩組高性能反向繞制的激勵線圈及一組高性能感應線圈。激勵和感應線圈均工作在諧振狀態。當有金屬磨粒通過管路時，激勵線圈的磁通變化由感應線圈接收，經高靈敏度采樣單元、帶通濾波單元、相位及幅值比較單元、信號放大單元、低通濾波單元和信號提取單元等完成對金屬磨粒信號的實時捕捉和上報工作。

MPS2000實現了對40um鐵顆粒（Fe）和150um非鐵顆粒（NFe）的檢測能力。

重要特點

l  40μm鐵磁&150μm非鐵磁磨粒檢測能力

l  十尺寸帶輸出/磨粒質量估算

l  系統流速估算數據輸出

l  異常磨損檢測，保障貴重資產

l  測量不受外部金屬和磁場干擾

l  測量不受油中氣泡和水分影響

l  快速響應，數據累計周期可調

l  優良的耐化學腐蝕和耐壓特性

l  無活動件和消耗件，十年設計壽命

l  2.5kV隔離型RS485通訊

應用領域

2、大型工程機械設備

3、交通運輸車輛

4、航空，航海，鐵路等交通運輸行業

5、鉆井平臺等海洋工程

6、燃油存儲與運輸環節

7、精煉、石油行業

8、海水處理與檢測設備

9、油處理設備

10、化學實驗分析

11、生產過程品質管理

12、油處理及過濾系統

13、涂料、油墨及印刷行業

14、醫用設備

檢測能力

鐵磁性磨粒Fe：> 40μm（ESD） 五檔

非鐵磁性磨粒NFe：> 150μm（ESD） 五檔

統計周期

啟動自檢30秒(首次)，計數間隔300 ~ 3600秒可調

顆粒數

Max 100顆/秒

容許流量

0.5 … 20 L/m（0.1 … 3m/s）

管路規格

Φ12mm

數字輸出

RS485 MODBUS RTU，隔離電壓2.5kv

工作電源

DC 24V±10%，< 200mA

探頭耐壓

10bar Max

適用流體

潤滑油和液壓油(合成和礦物質基底)等

流體溫度

-20 … 80 ℃

環境溫度

-20 … 85 ℃

外殼材質

不銹鋼，陽極氧化鋁

結構尺寸

136×110×95 mm (長×寬×高)

螺紋接口

ISO 228 - G1/2”

重    量

<2.5 kg

防護等級

IP65

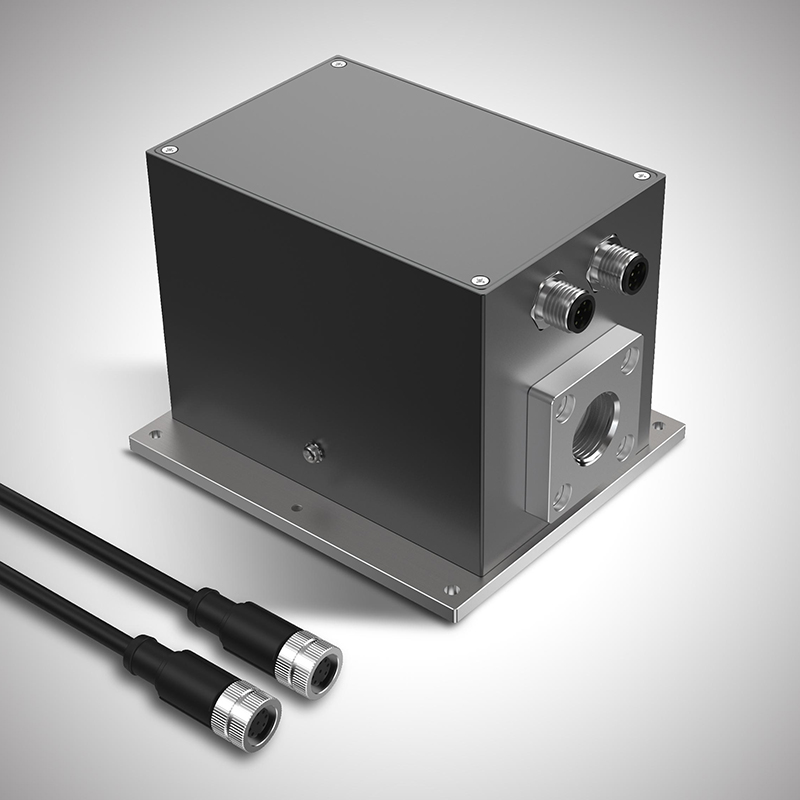

連接電纜

2米M12-- 8芯

電磁兼容

EN 61326‐1 EN 61326‐2‐3 ICES‐003 B 級

結構尺寸

接口定義(M12公端)
