產品簡介

FES100磨損度傳感器即鐵磁傳感器，是一款實時檢測油中磁性磨損顆粒的智能傳感器。傳感器探頭具有持續吸附及檢測能力，當吸附的磁性磨損顆粒達到飽和狀態（100%）之后釋放所吸附顆粒，從而實現了探頭自清潔功能并自動投入下一次檢測循環。

用戶可以方便的通過標準螺紋接口將傳感器浸入潤滑和液壓系統，依據傳感器輸出的磨損顆粒飽和度（MDS）和自清潔間隔（TLAG）掌握設備磨損狀態。

FES100磨損度傳感器是MPS2000系列鐵磁和非鐵磁金屬磨粒傳感器的有效補充，對用油量較小、安裝空間有限、資金計劃較少的場合起到了很好的應用效果。其安裝簡易、即插即用、單價低、體積小巧，十分適合減速器、發動機和各類軸承的實時磨損狀態監測，可以及早發現并預報故障，延長設備使用壽命，減小故障發生風險。

測量原理

FES100內置兩組反向繞制的電磁線圈，配合一顆24bit阻抗采集芯片和磁場補償算法，通過對兩組線圈電磁場的交替控制，實現了對流經探頭表面的磁性磨損顆粒的持續捕獲，并在達到設定閾值后，釋放所吸附的磨損顆粒，實現自動清潔功能。

重要特點

l   連續捕捉油中磁性磨損顆粒

l   連續捕捉油中磁性磨損顆粒

l   助力用戶判斷設備磨損程度

l   自清潔技術，無后顧之憂

l   體積小巧，安裝不受限

l   標準螺紋，即插即用

l   工業設計，無活動部件

應用場景

應用領域：礦山、冶金、石化、風電、發動機、航空/航海/鐵路、泵、減速機、大型工程機械設備、運輸車輛

適用油品：潤滑油、液壓油、其他流體

檢測參數：磨損顆粒飽和度MDS（0-100%），自清潔間隔TLAG（小時），殼內溫度（℃）

通訊接口：RS485 MODBUS RTU

是否接受定制：接受

輸出指標：磨損顆粒飽和度MDS（0-100%），自清潔間隔TLAG（小時），殼內溫度（℃）

測量范圍：細+粗顆粒：0-100%；細顆粒：0-100%；粗顆粒：0-10塊

分辨率

細顆粒：0.1%；粗顆粒：1塊

吸附范圍

0…10mm

數字輸出

RS485 MODBUS RTU

建議流速

0.05…1m/s  *

供電電壓

DC20-28V Max 0.5A@DC24V

流體溫度

-20℃…100℃

探頭耐壓

Max 10bar

環境溫度

-20℃…80℃

材質

T6鋁合金，NBR，環氧樹脂

存儲溫度

-40℃…85℃

結構尺寸

46.8×104 mm（最大外徑×總長）

機械接口

G1"

電磁兼容

EN 61326‐1 EN 61326‐2‐3

防護等級

IP65

連接電纜

M12*1 8芯 2米

重量

200g

* 最小流速以滿足自清潔功能

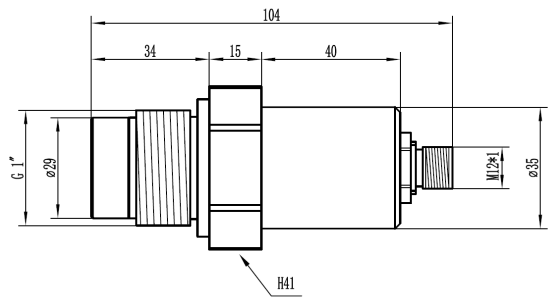

結構尺寸
