分類

粘度在線監測傳感器大體可以分為幾種技術類型：

旋轉型

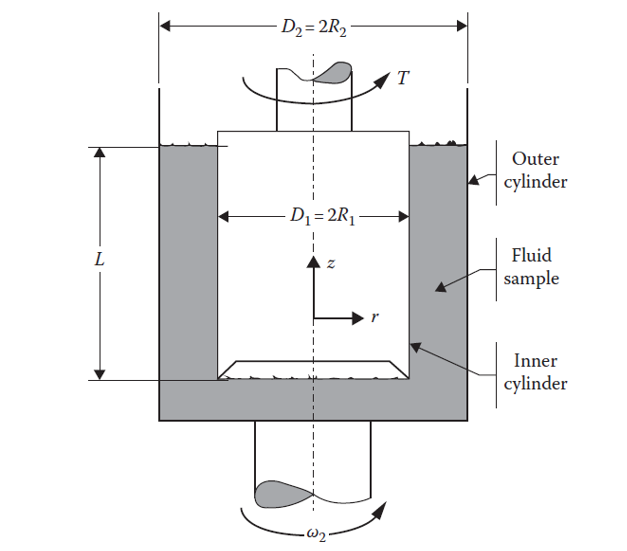

它們基本上由一個由電動機驅動的垂直軸組成。流體被放置在外殼和軸之間。軸的旋轉在流體中產生剪切場，用于測定粘度。為了獲得更高的精度，軸承具有極小的摩擦。借助不同的幾何形狀板-板，錐-板，圓柱-圓柱，流體被剪切在一個狹小的間隙。目標是在整個流體樣品中具有恒定的剪切速率。從而測量剪切速率相關的粘度或頻率相關的復粘度。

諧振型

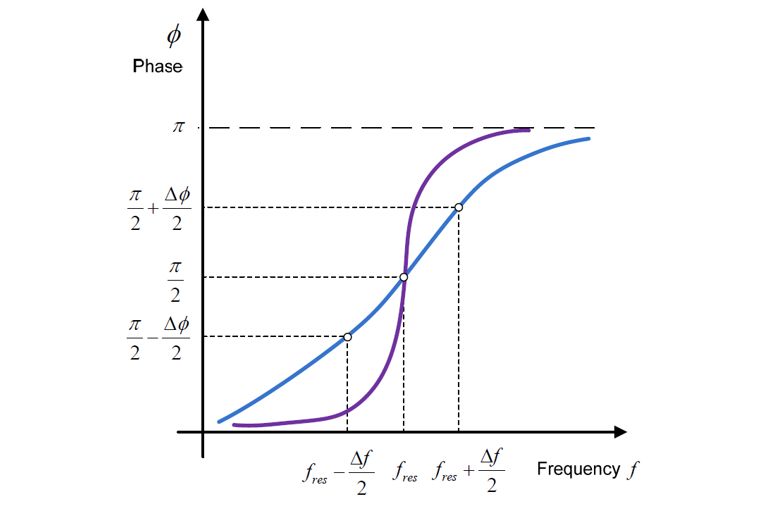

它們基于諧振腔兩個特性參數的變化，即諧振頻率和阻尼或Q因子的測量原理。如果諧振器的機械結構與流體介質接觸，諧振頻率和阻尼都會發生變化。兩者都取決于流體的粘度和彈性。對于流體，諧振腔的運動在流體中引起正弦剪切，因此由于作用在諧振腔上的粘性剪切應力增加了阻尼。這些特征可以通過不同的方法觀察到。在諧振頻率附近測量激勵和響應之間的振幅或相位，從而獲得粘度測量。

諧振由電路控制產生適合振動器件的固定頻率的激勵型號，由壓電材料致動諧振腔或者諧振部件產生諧振，市面上常見的音叉類型粘度在線監測傳感器均屬于此類型。

聲波型

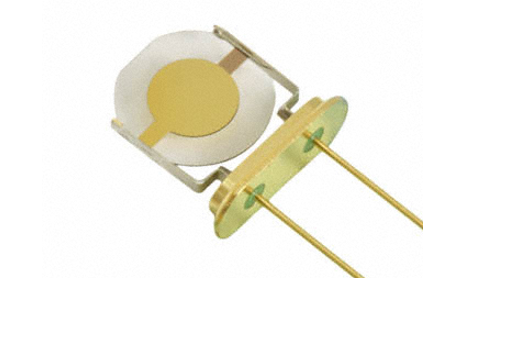

它們?cè)趥鞲衅魈筋^設置壓電石英晶體，通過石英晶體表面振動波形的反饋，捕捉晶體剪切變化，然后借助差分放大方式，將不同的等效剪切變化帶來的電路信號差異，從而獲取粘度數據。有些產品同時具有兩片石英晶體做參照。
